※ほかのASUS P7Pシリーズもほぼ同じ設定方法です。BIOSバージョンにより若干設定方法が異なることがあります。またスペックによってはお買い上げのメモリに対応しない場合もあります。

ASUS P7P55D製品概要



製品情報 ASUS P7P55D
最新BIOS入手先 ASUS Downloadページ
チップセット Intel P55 chipset
BIOS AMI (American Megatrends, Inc.,)
メモリ電圧範囲 1.200V~2.500V ほとんどのメモリに対応可能
CPU電圧範囲 0.85000V~1.70000V
メモリクロック設定

※Core i7使用時
DDR3-800MHz
DDR3-1066MHz
DDR3-1333MHz
DDR3-1600MHz

※Core i5/i3使用時
DDR3-800MHz
DDR3-1066MHz
DDR3-1333MHz

※Pentium G使用時
DDR3-800MHz
DDR3-1066MHz


メモリタイミング設定   豊富なタイミング設定

ページの先頭へ

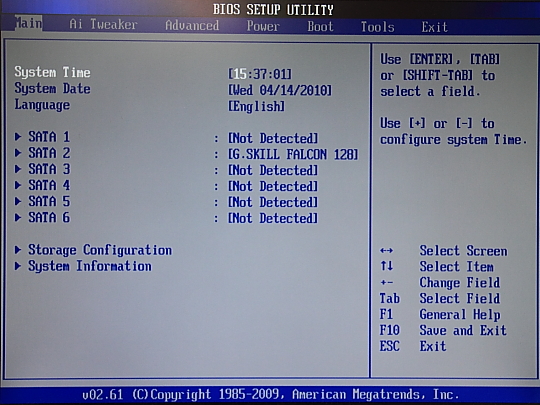

【1】BIOS設定画面

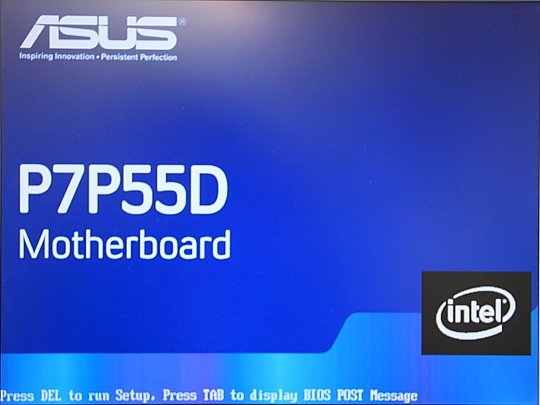

PCの電源を入れて、ロゴスクリーンが表示されたときにDELキーを押してBIOSに入ります。

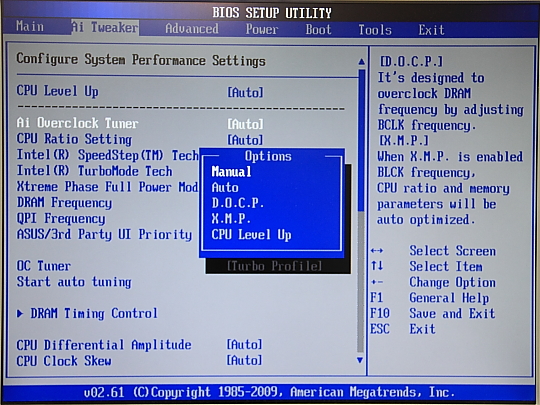

AI TweakerAI Overclock Tuner[Manual]に設定します。


設定はこのメニューで行います。

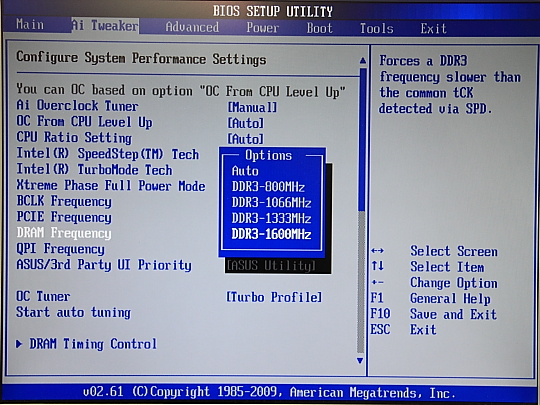

【2】メモリクロック設定

メモリクロックはDRAM Frequencyで設定します。

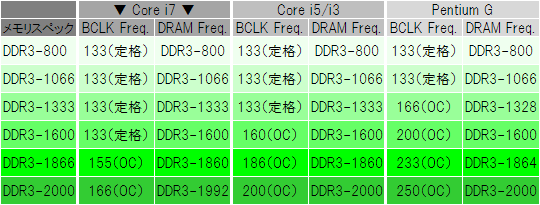

設定する値は使用しているCPUによって異なります。以下はCPU別のDRAM Frequency設定例です。なお、Core i7 シリーズはDDR3-1600、Core i5/i3シリーズはDDR3-1333、Pentium GシリーズはDDR3-1066までのサポートとなっており、それ以上のメモリクロックを設定するためにはベースクロック(BCLK)をオーバークロックする必要があります。



【注意】Intel P55チップセットの仕様ではDDR3-1333までの対応となっていますが、このマザーボードはメーカー独自の機能でハイクロックメモリに対応しています。BCLK 180を超える設定は、CPU、チップセットなどの電圧調整が必要となることもあり、必ずしも安定動作するとは限りませんのでご注意ください。

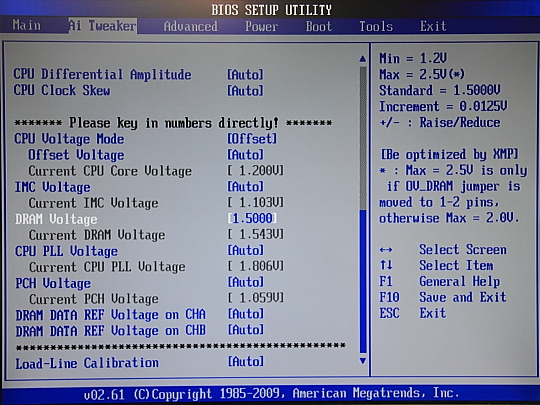

【3】メモリ電圧設定

DRAM Voltageをメーカースペックに合わせて設定します。(数値入力もできます)

【例】メモリスペック電圧1.5Vの場合
 ⇒["1.50V"]に設定してください。

【例】メモリスペック電圧1.5V~1.6Vの場合
 ⇒["1.50V"]のいずれかで設定。低めの電圧で安定しない場合は、[1.60V]を試してください。



【注意】Intel P55チップセットでは1.65Vより上の設定は推奨いたしません。メモリスペックが1.65Vより上の製品は、スペック電圧範囲で使用した場合の製品保証がありますが、メモリ以外のパーツ(マザーボードやCPUなど)への影響については保証できかねますので、ご注意ください。

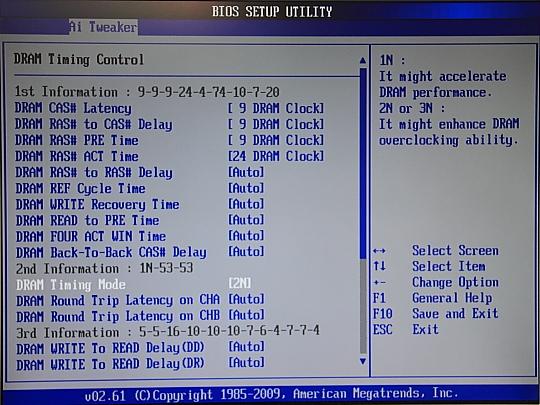

【4】メモリタイミング設定

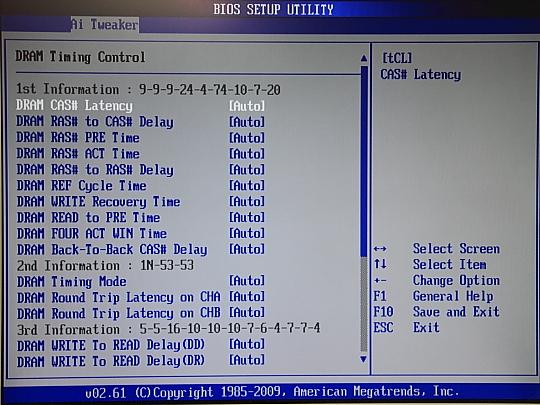

DRAM Timing Control[Manual]にするとタイミング設定のメニューが表示されます。


セッティングするのは4項目で、

DRAM CAS# Latency
DRAM RAS# to CAS# Delay
DRAM RAS# PRE Time
DRAM RAS# ACT Time

をメモリスペックに合わせて設定してください。上からメモリスペックにあるタイミングの順番です。

メモリスペックが「9-9-9-24-2N」なら、以下のように設定します。


2NはDRAM Timing Modeで設定しますが、この値が指定されていないメモリの場合は初期設定のままご使用ください。

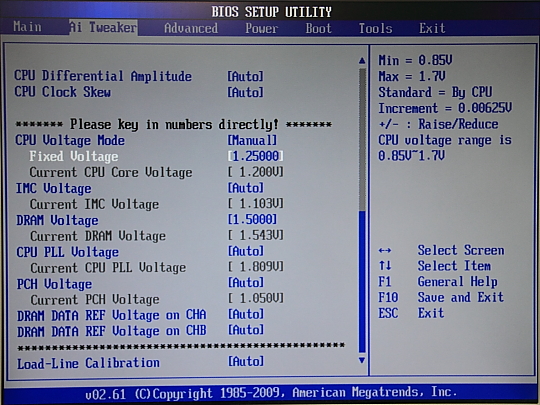

【5】メモリ設定以外の項目

必要に応じてCPU Voltage Mode[Manual]に設定し、Fixed VoltageでCPU電圧を調整します。CPUをOCしていない場合は、初期設定の[Auto]のままでもかまいません。




【6】BIOSの変更を保存して再起動

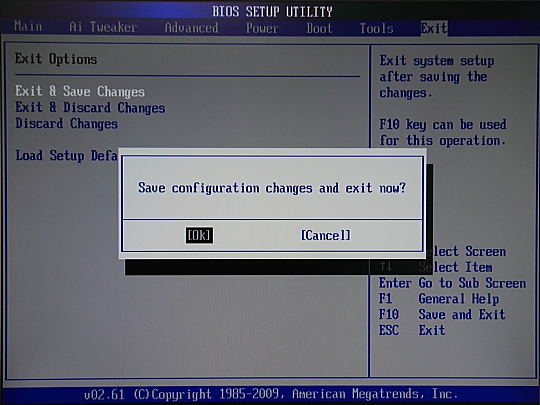

Exit→[Exit&Save Changes]で設定を保存して再起動します。このメニューのショートカットキーは[F10]です。

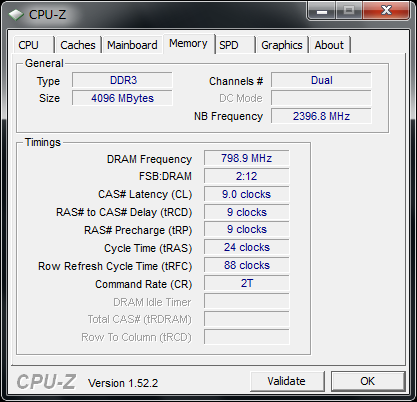

【7】設定の確認

Windows起動後、CPU-Zなどのソフトでクロック・タイミングの設定を確認してください。

CPU-Zについて

CPUの詳細情報の表示や動作クロックをリアルタイムにチェックできるフリーソフトです。CPUIDのウェブサイトで無償配布されています。

配布元 URL:http://www.cpuid.com/softwares/cpu-z.html
