HOME > support > guide > ASUS P9X79 PRO メモリ設定ガイド

※ほかのASUS P9X79シリーズもほぼ同じ設定方法です。BIOS/UEFIのバージョンにより若干設定方法が異なることがあります。またスペックによってはお買い上げのメモリに対応しない場合もあります。

ASUS P9X79 PRO製品概要


製品情報 ASUS P9X79 PRO
最新BIOS入手先 ASUS Supportページ
チップセット Intel X79 Express Chipset
BIOS UEFI
メモリ電圧範囲 1.200V~1.990V ほとんどのメモリに対応可能
※BIOS:0802時
CPU電圧範囲 0.800V~1.700V ※BIOS:0802時

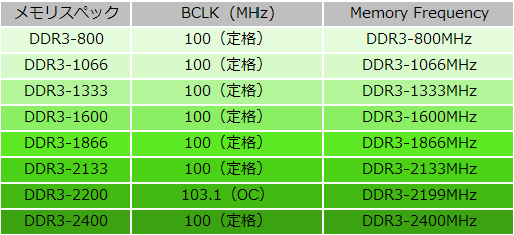

メモリクロック設定 (BIOS:0802)

DDR3-800MHz
DDR3-1066MHz
DDR3-1333MHz
DDR3-1600MHz
DDR3-1866MHz
DDR3-2133MHz
DDR3-2400MHz
DDR3-2666MHz

DDR3-1866以上の設定は、CPU・マザーボードの耐性で動作しないこともあります。
※BIOS:0802時
メモリタイミング設定 DRAM CAS# Latency: 3~15
DRAM RAS# to CAS#Delay: 4~15
DRAM RAS# PRE Time: 4~15
DRAM RAS# ACT Time: 4~40
豊富なタイミング設定
※BIOS:0802時

【1】BIOS設定画面

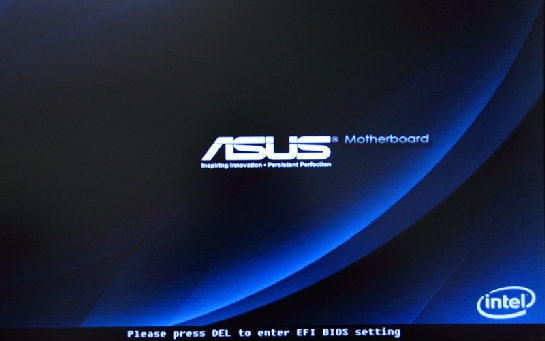

PCの電源を入れて、ロゴスクリーンが表示されたときにDELキーを押してUEFI-BIOSに入ります。

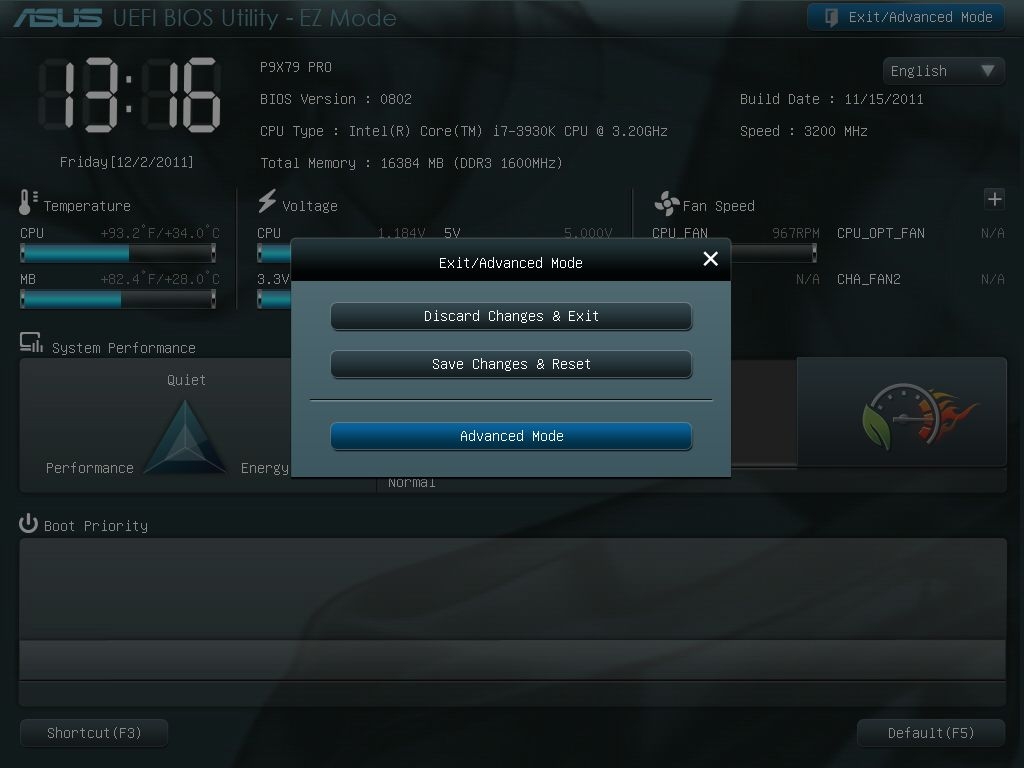

EXIT/Advanced Mode → Advanced Modeを選択して表示を切り替えます。

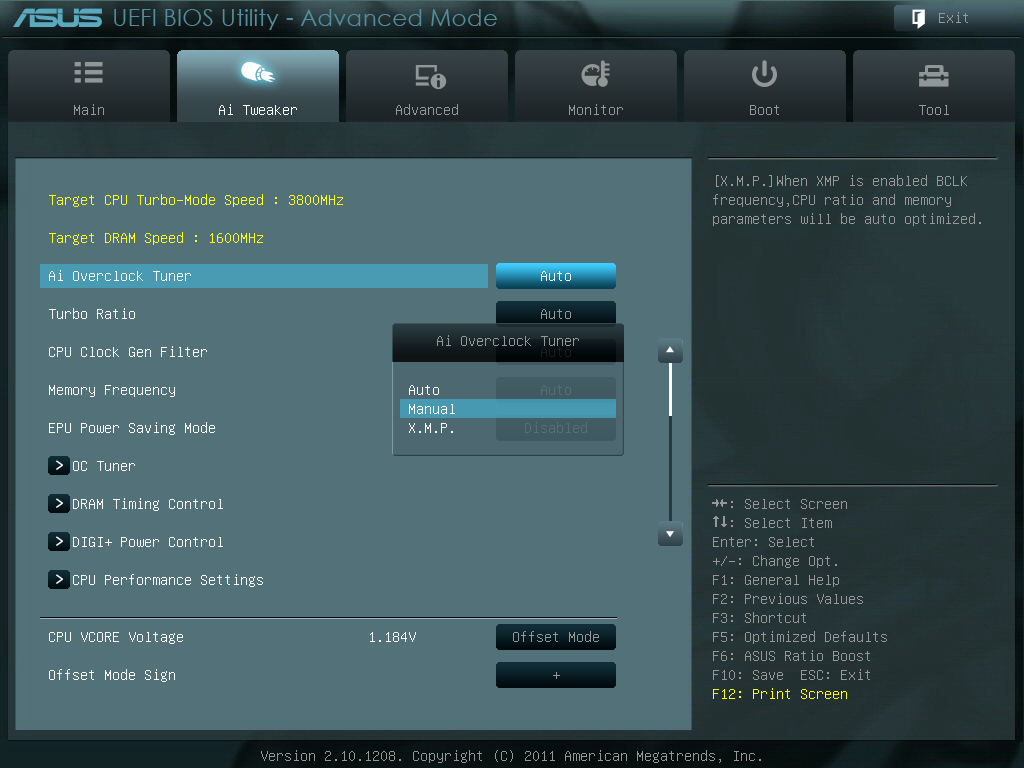

Ai Tweaker内のAi Overclock Tuner → [Manual]に設定します。オーバークロックの設定はこのメニューで行います。





【2】メモリクロック設定

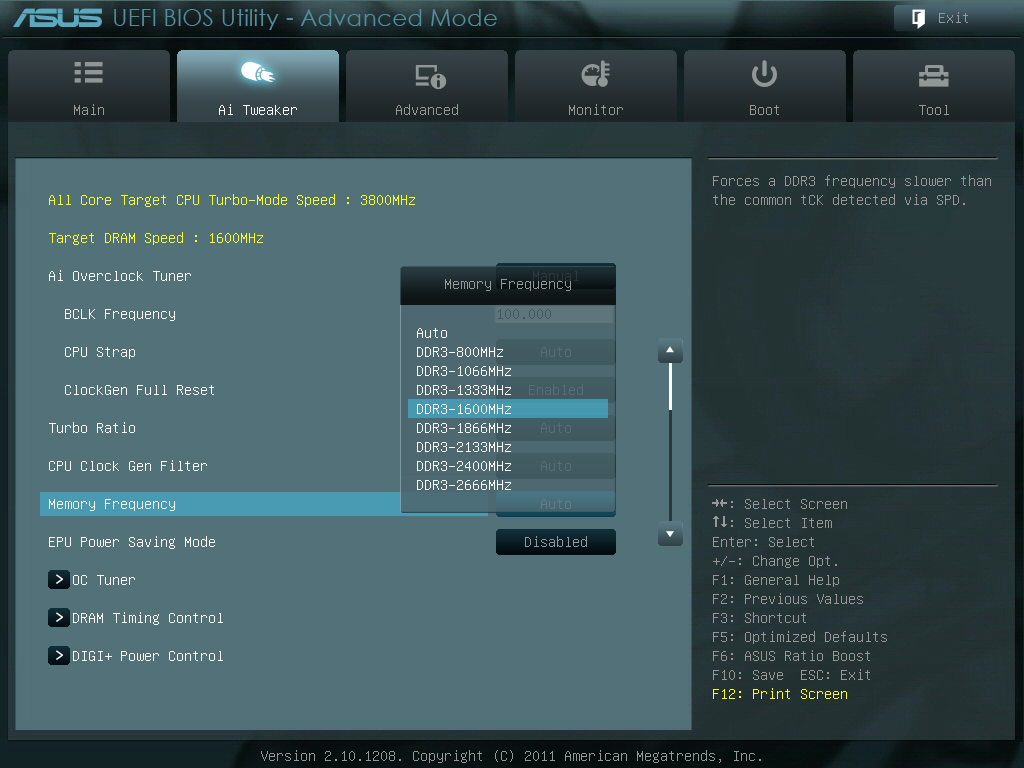

メモリクロックはMemory Frequencyで設定します。


【注意】Intel X79チップセットの仕様ではDDR3-1600までの対応となっていますが、このマザーボードはASUS独自の機能でハイクロックメモリに対応しています。DDR3-1866を超える設定は、CPU、メモリコントローラなどの電圧調整が必要となることもあり、必ずしも安定動作するとは限りませんのでご注意ください。


【3】メモリ電圧設定

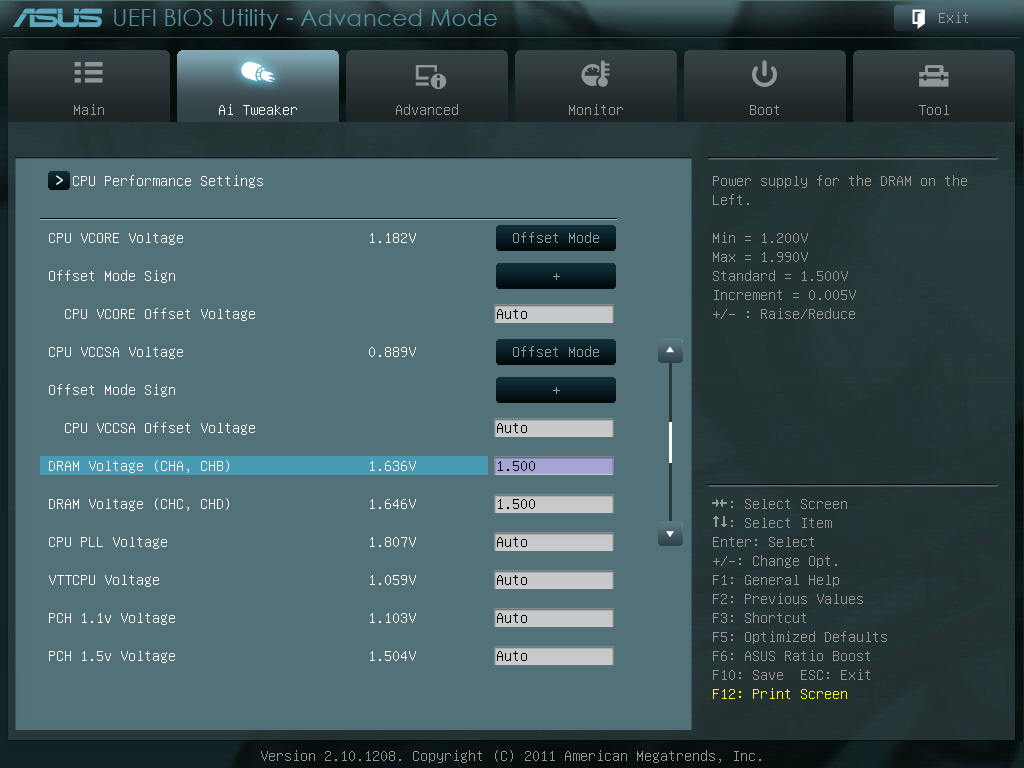

DRAM Voltage(CHA,CHB)DRAM Voltage(CHC,CHD)を、メーカースペックに合わせて設定します。

【例】メモリスペック電圧1.5Vの場合
 ⇒["1.500V"]に設定してください。

【例】メモリスペック電圧1.65Vの場合
 ⇒["1.650V"]に設定してください。

【注意】Intel X79チップセットでは、1.65Vより上の設定は推奨いたしません。メモリスペックが1.65Vより上の製品は、スペック電圧範囲で使用した場合の製品保証がありますが、メモリ以外のパーツ(マザーボードやCPUなど)への影響については保証できかねますので、ご注意ください。


【4】メモリタイミング設定

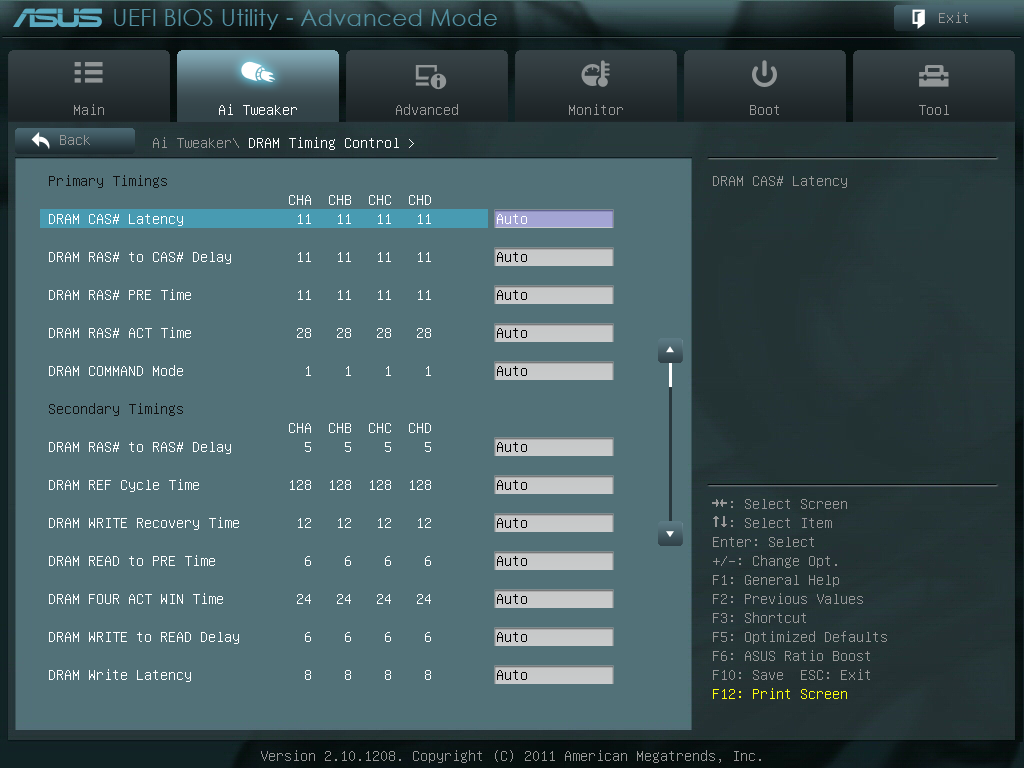

メモリタイミングの設定は、DRAM Timing Control内のメニューで行います。


セッティングするのは4項目で、

DRAM CAS# Latency
DRAM RAS# to CAS#Delay
DRAM RAS# PRE Time
DRAM RAS# ACT Time

をメモリスペックに合わせて設定します。上からメモリスペックにあるタイミングの順番です。

メモリスペックが「9-9-9-24-2N」なら、以下のように設定します。


2NはDRAM COMMAND Mode[2]と設定しますが、この値が指定されていないメモリの場合は初期設定のままご使用ください。


【5】メモリ設定以外の項目

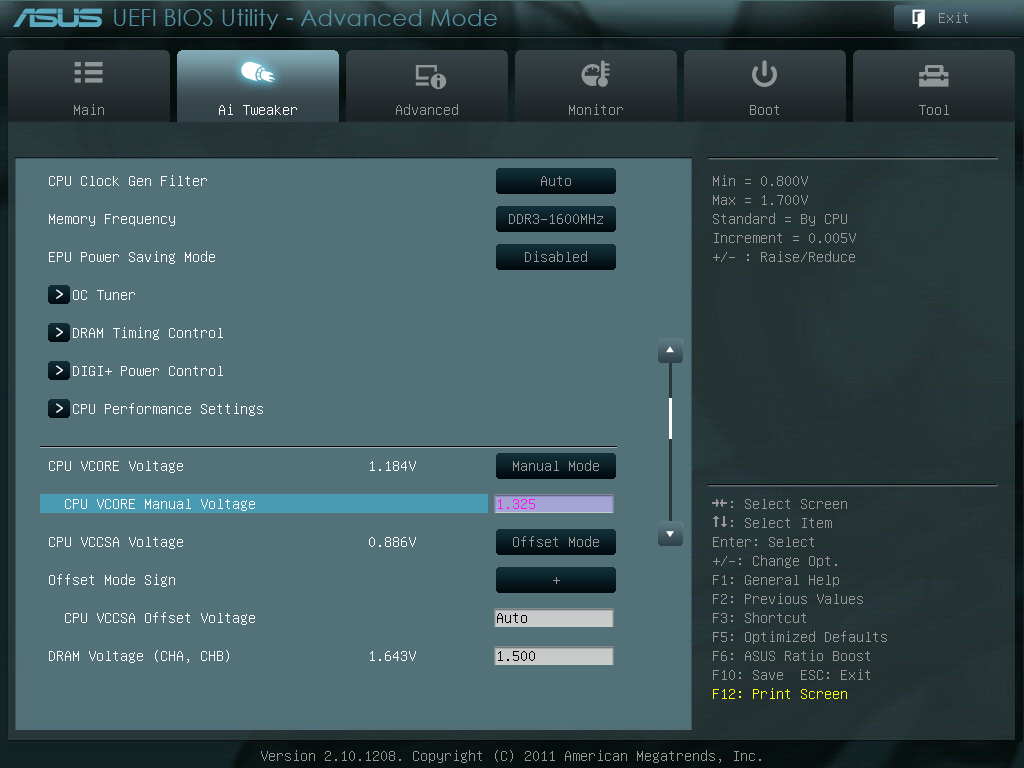

必要に応じてCPU VCORE Voltage[Manual]に設定し、CPU VCORE Manual VoltageでCPU電圧を調整します。CPUをOCしていない場合は、初期設定の[Auto]のままでもかまいません。




【6】BIOSの変更を保存して再起動

Exit→Save Changes & Resetで設定を保存して再起動します。このメニューのショートカットキーは[F10]です。



【7】設定の確認

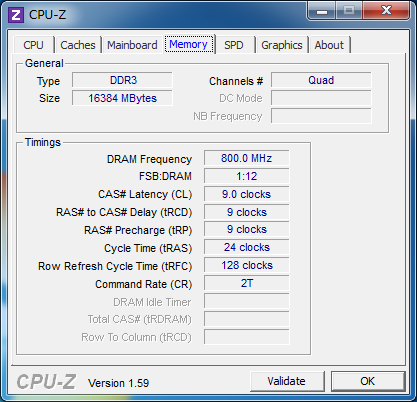

Windows起動後、CPU-Zなどのソフトでクロック・タイミングの設定を確認してください。

※CPU-Zの見方
DRAM Frequencyはメモリの実クロックです。これを2倍(=DDR換算)にしたものが「DDR3-○○○○」表記のクロックに相当します。(CPU-Z表示:800 MHz = DDR3-1600に相当)

CPU-Zについて

CPUの詳細情報の表示や動作クロックをリアルタイムにチェックできるフリーソフトです。CPUIDのウェブサイトで無償配布されています。

配布元 URL:http://www.cpuid.com/softwares/cpu-z.html
